MCP 服务

SQLBot 支持通过 MCP 进行服务端图表渲染与智能问数处理。

1 服务配置

SQLBot MCP Server 默认监听端口为 8001，使用 SSE 协议进行通信。基本配置如下：

{
   "sqlbot_mcp": {
       "url": "http://<your-server-ip>:8001/mcp", // 将 IP 替换为部署机器的地址
       "transport": "sse"
    }
}

SQLBot 运行方式不同，对应的 MCP 参数 SERVER_IMAGE_HOST 的配置方式不同，注意该参数中的 IP 是 SQLBot 服务器的 IP 地址，端口是 MCP 服务的端口，默认情况下，服务端口是 8001（切记不是 3000 端口）。另外，注意跨域 、https 、http协议安全等可能导致图片无法加载。

• 安装包安装方式

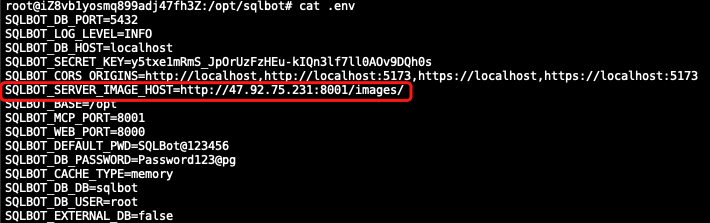

  • 确认 SQLBot 的 .env 配置文件(默认位置 /opt/sqlbot/.env)中的 SQLBOT_SERVER_IMAGE_HOST：

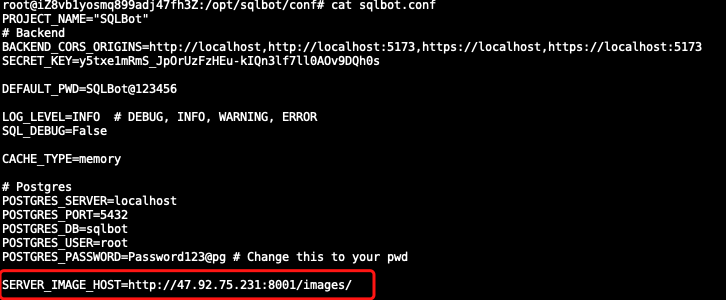

  • 确认 SQLBot 运行配置文件(默认位置 /opt/sqlbot/conf/sqlbot.conf)中的 SERVER_IMAGE_HOST：

    若参数并非实际的 IP 和端口，请修改完上述两个配置参数后，重启一下 SQLBot 服务：

    sctl restart

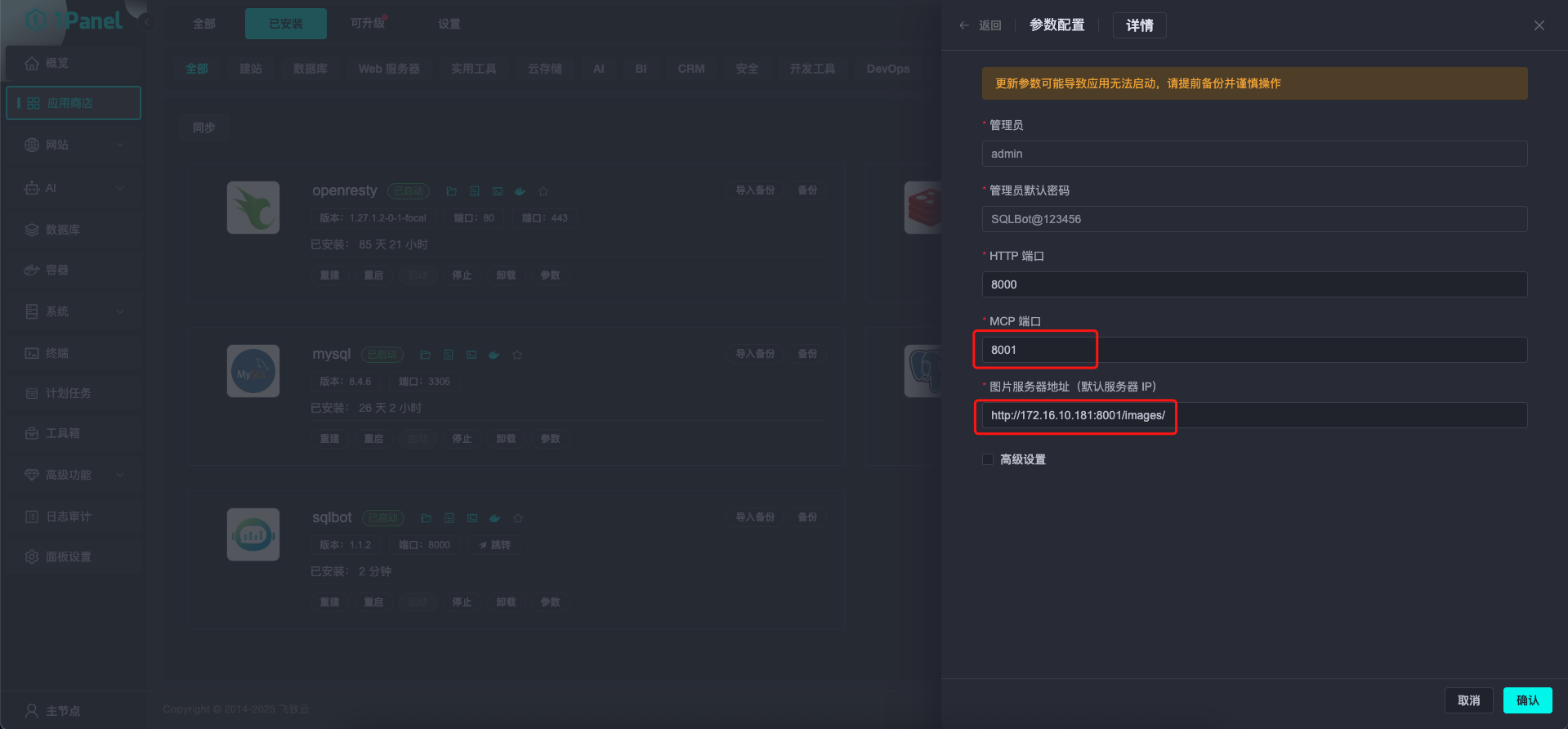

• 1Panel 运行方式

  • 确认相关参数是否正确，若与实际情况部分，请修改后重启 SQLBot 服务：
• docker 一键运行方式
  • 若之前运行方式没有加上 SERVER_IMAGE_HOST 参数，或者参数值不对，则停止 SQLBot 服务并删除容器
  • 修改 MCP 运行参数 SERVER_IMAGE_HOST，注意将 IP 和端口替换成自己的实际 IP 和端口：

    docker run -d \
        --name sqlbot \
        --restart unless-stopped \
        -p 8000:8000 \
        -p 8001:8001 \
        -e SERVER_IMAGE_HOST=http://47.92.75.231:8001/images/
        -v data/sqlbot/excel:/opt/sqlbot/data/excel \
        -v ./data/sqlbot/file:/opt/sqlbot/data/file \
        -v data/sqlbot/images:/opt/sqlbot/images \
        -v data/sqlbot/logs:/opt/sqlbot/logs \
        -v data/postgresql:/var/lib/postgresql/data \
        --privileged=true \
        dataease/sqlbot


• docker-compose 一键运行方式
  • 若之前运行方式没有加上 SERVER_IMAGE_HOST 参数，或者参数值不对，则停止 SQLBot 服务并删除容器
  • 修改 docker-compose.yml 文件中的 MCP 参数 SERVER_IMAGE_HOST，注意将 IP 和端口替换成自己的实际 IP 和端口：

    services:
      sqlbot:
        image: dataease/sqlbot:v1.1.0
        container_name: sqlbot
        restart: always
        networks:
          - sqlbot-network
        ports:
          - 8000:8000
          - 8001:8001
        environment:
        # Database configuration
          POSTGRES_SERVER: localhost
          POSTGRES_PORT: 5432
          POSTGRES_DB: sqlbot
          POSTGRES_USER: root
          POSTGRES_PASSWORD: Password123@pg
          # Project basic settings
          PROJECT_NAME: "SQLBot"
          DEFAULT_PWD: "SQLBot@123456"
          # MCP settings
          SERVER_IMAGE_HOST: http://47.92.75.231:8001/images/
          # Auth & Security
          SECRET_KEY: y5txe1mRmS_JpOrUzFzHEu-kIQn3lf7ll0AOv9DQh0s
          # CORS settings
          BACKEND_CORS_ORIGINS: "http://localhost,http://localhost:5173,https://localhost,https://localhost:5173"
          # Logging
          LOG_LEVEL: "INFO"
          SQL_DEBUG: False
        volumes:
          - data/sqlbot/excel:/opt/sqlbot/data/excel
          - data/sqlbot/file:/opt/sqlbot/data/file
          - data/sqlbot/images:/opt/sqlbot/images
          - data/sqlbot/logs:/opt/sqlbot/logs
          - data/postgresql:/var/lib/postgresql/data

    networks:
      sqlbot-network:


2 MCP 工具说明

SQLBot 的 MCP Server 提供两个内置工具：mcp_start 和 mcp_question，分别用于初始化对话和提交问题。

2.1 mcp_start 工具

用于启动一次智能问数对话，获取 access_token 和 chat_id。

参数名	说明
username	SQLBot 用户名
password	SQLBot 用户密码

返回示例：

{
    "code": 0,
    "data": {
        "access_token": "<JWT_TOKEN>",
        "chat_id": 1330
    },
    "msg": null
}

- access_token：身份验证使用；

• chat_id：唯一对话上下文 ID，后续问数保持一致可维持上下文状态。

2.2 mcp_question 工具

用于在已初始化的问数上下文中提交用户问题，并返回对应 SQL、可视化结果及图表图片地址。

参数名	说明
token	mcp_start 返回的 access_token
chat_id	mcp_start 返回的 chat_id
question	用户的提问问题

返回结果示例（Markdown 格式）：

```sql SELECT "s"."区域", COUNT(*) AS "count" FROM "public"."Sheet1_c27345b66e" "s" GROUP BY "s"."区域" ORDER BY "s"."区域" ``` | 区域 | 数量 | |:-----|-----:| | 东区 | 269 | | 北区 | 321 | | 南区 | 275 | | | 4 | ### generated chart picture ![column](https://sqlbot.fit2cloud.cn/images/c_1330_r_2976.png)

2.3 对接流程说明

对接步骤：

• 步骤 1：调用 mcp_start 工具。 获取初始化问数所需的 access_token 和 chat_id。
• 步骤 2：调用 mcp_question 工具使用上一步返回的 access_token 和 chat_id，传入用户自然语言问题 question，提交问题请求。

建议：

• 每次调用 mcp_start 会生成新的 chat_id；
• 对话过程中保持 chat_id 一致，才能维持上下文；
• 建议缓存 access_token 和 chat_id，在一次对话中只调用一次 mcp_start。

3 使用示例

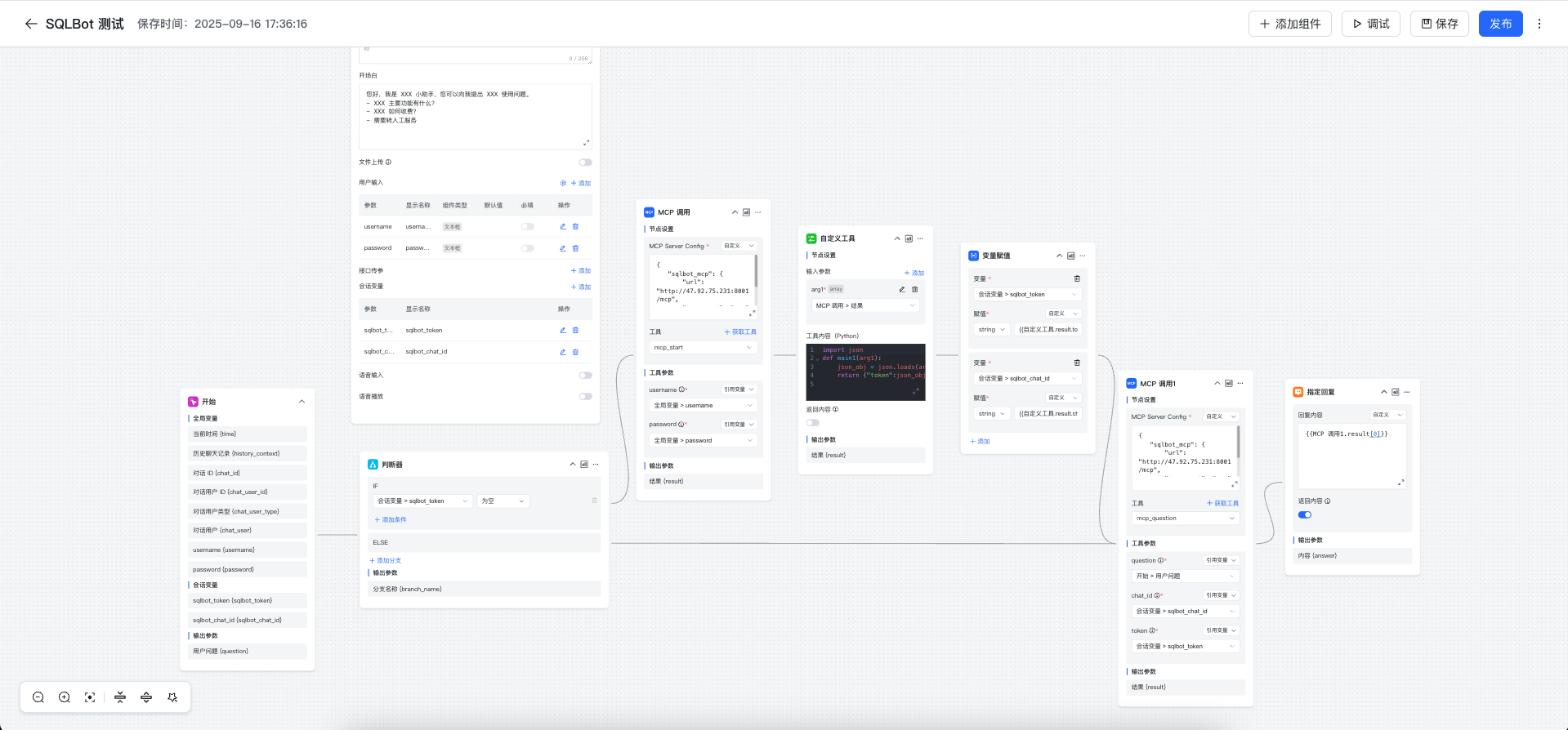

3.1 MaxKB 集成示例

下载完整示例文件

步骤⼀： 创建或进入一个高级编排类型的应用。

步骤二： 在「基本信息」里添加两个用户输入，分别是 username 和 password，添加两个会话变量，分别是 sqlbot_token 和 sqlbot_chat_id

步骤三： 添加条件判断，在开始节点后添加条件分支（IF）。判断条件：会话变量>sqlbot_token 是否为空。为空：执行登录逻辑，添加 MCP 调用，调用 MCP 工具 mcp_start。

步骤四： 配置 MCP 登录配置：

添加 MCP 调用节点

• MCP Server Config 服务配置：

  {
      "sqlbot_mcp": {
          "url": "http://<SQLBot_MCP_IP>:8001/mcp",
          "transport": "sse"
      }
  }


• 工具配置： 点击「获取工具」，选择 mcp_start
• 工具参数配置： username 从全局变量里选择 username；password 从全局变量里选择 password。

步骤五： 配置自定义工具：

• MCP 调用后添加「自定义工具」。 MCP 工具返回包含 sqlbot_chat_id 和 sqlbot_token 的 JSON。添加输入参数，将 MCP 调用结果赋值给参数“arg1”。此外，再添加工具节点（Python）来解析 JSON，工具内容：

  import json
  def main1(arg1):
  json_obj = json.loads(data[0])
  return {"token":json_obj["data"]["sqlbot_token"], "sqlbot_chat_id":json_obj["data"]["chat_id"]}


步骤六： 变量赋值 添加变量赋值节点，将 sqlbot_chat_id 和 sqlbot_token 存储为会话变量，供后续 MCP 调用使用。

步骤七： 问数 MCP 调用配置 添加 MCP 调用节点，配置问数调用

• MCP Server Config 服务配置：

  {
      "sqlbot_mcp": {
          "url": "http://<SQLBot_MCP_IP>:8001/mcp",
          "transport": "sse"
      }
  }


• 工具配置： 点击「获取工具」，选择 mcp_question
• 工具参数配置： question 选择「开始>用户问题」，chat_id 选择「会话变量>sqlbot_chat_id」，token 选择「会话变量>sqlbot_token」。

步骤八：在流程末尾添加指定回复节点，将 MCP 的输出结果作为回复内容。输入有效的 username 与 password 测试登录及 MCP 功能调用是否正常。

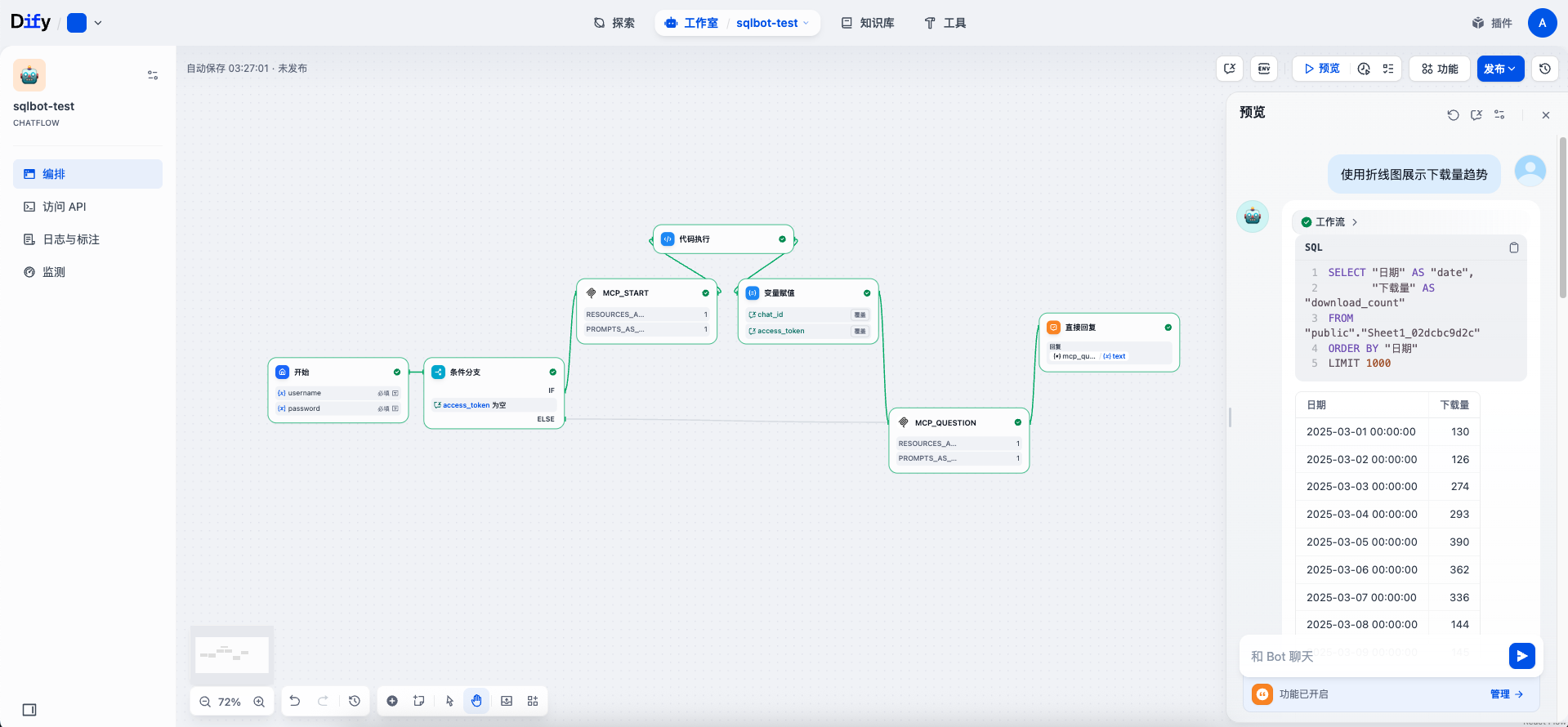

3.2 Dify 集成示例

下载完整示例文件

步骤⼀： 进入需要配置的工作空间，创建一个 Chatflow 类型的应用；

步骤二： 在开始节点中定义输入变量： username（必填） 、password（必填）；

步骤三： 添加会话变量 chat_id（Number）和 access_token（String）；

步骤四： 添加条件分支，在开始节点后添加条件分支（IF）。判断条件：access_token 是否为空。为空：执行登录逻辑，调用 MCP 工具 mcp_start；

步骤五： 在 marketplace 中搜索 “MCP”，添加工具 “MCP SSE / StreamableHTTP”，添加 MCP 调用。工具名称为 mcp_start

配置 MCP 工具参数（以 mcp_start 为例）：

• 输入参数：

  {
  "username": "{{开始节点的username}}",
  "password": "{{开始节点的password}}"
  }


• MCP 服务配置：

  {
      "sqlbot_mcp": {
          "url": "http://<SQLBot_MCP_IP>:8001/mcp",
          "transport": "sse"
      }
  }


步骤六：解析 chat_id 和 access_token

• 添加输入变量 “arg1”，选择 “mcp_start 的 text”

• MCP 工具返回包含 chat_id 和 access_token 的 JSON。解析返回值，添加 代码执行 节点（Python）来解析 JSON：

  import json

  def main(arg1: str) -> dict:
  json_obj = json.loads(arg1)
  return {
  "chat_id": json_obj["data"]["chat_id"],
  "access_token": json_obj["data"]["access_token"]
  }


• 添加输出变量 access_token（String）和 chat_id（Number）

步骤七： 变量赋值

添加变量赋值节点，将 chat_id 和 access_token 存储为全局变量，供后续 MCP 调用使用。

步骤八： 执行 MCP 调用

调用 MCP 工具 mcp_question，工具名称为 mcp_question

• 参数设置

  {
      "chat_id":{{#conversation.chat_id#}},
      "question":"{{#sys.query#}}",
      "token":"{{#conversation.access_token#}}"
  }


• 执行后续 MCP 业务调用

  {
      "sqlbot_mcp": {
          "url": "http://<SQLBot_MCP_IP>:8001/mcp",
          "transport": "sse"
      }
  }


步骤九：在流程末尾添加回答节点，将 MCP 返回的内容回复给用户。输入有效的 username 与 password 测试登录及 MCP 功能调用是否正常。

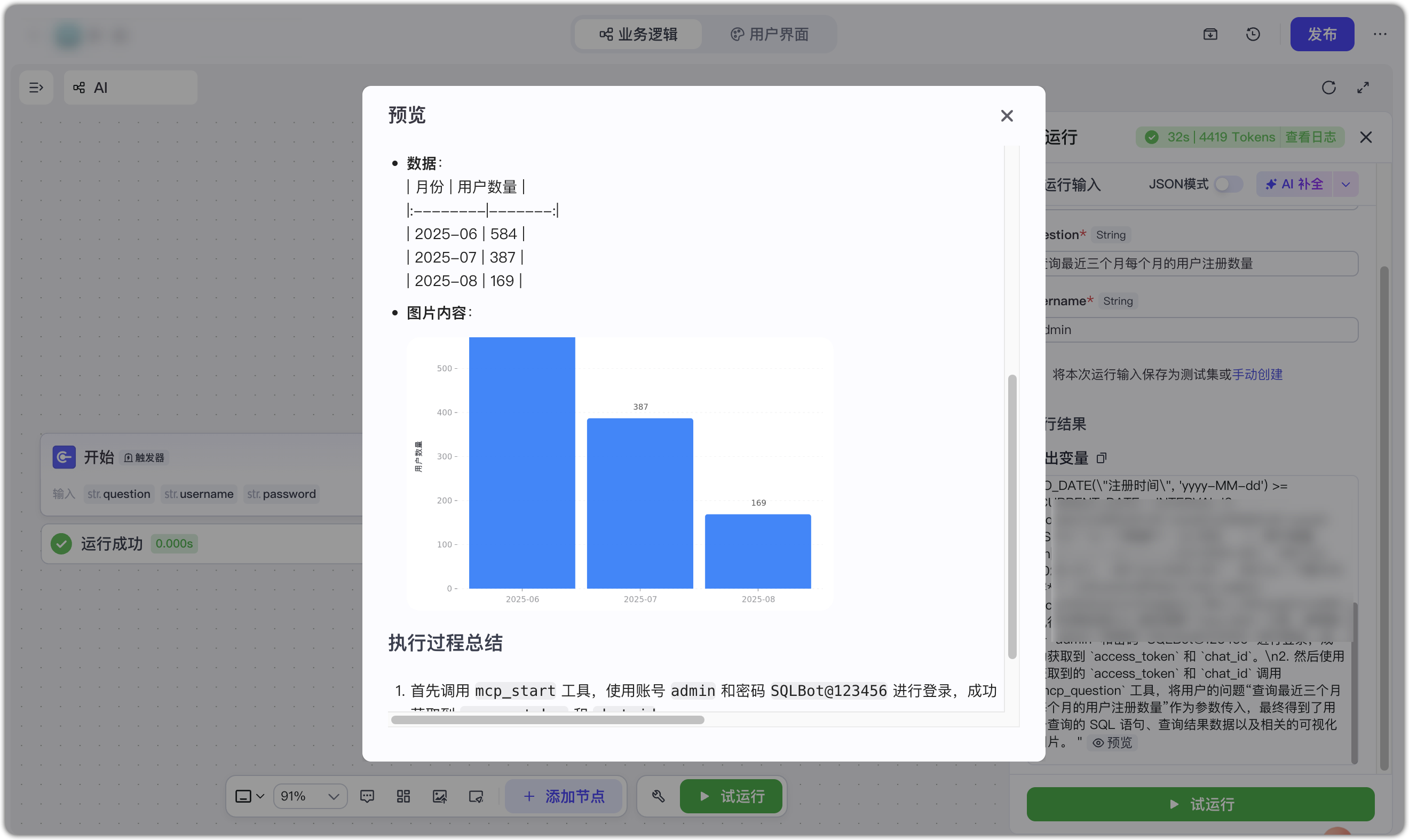

3.3 Coze 集成示例

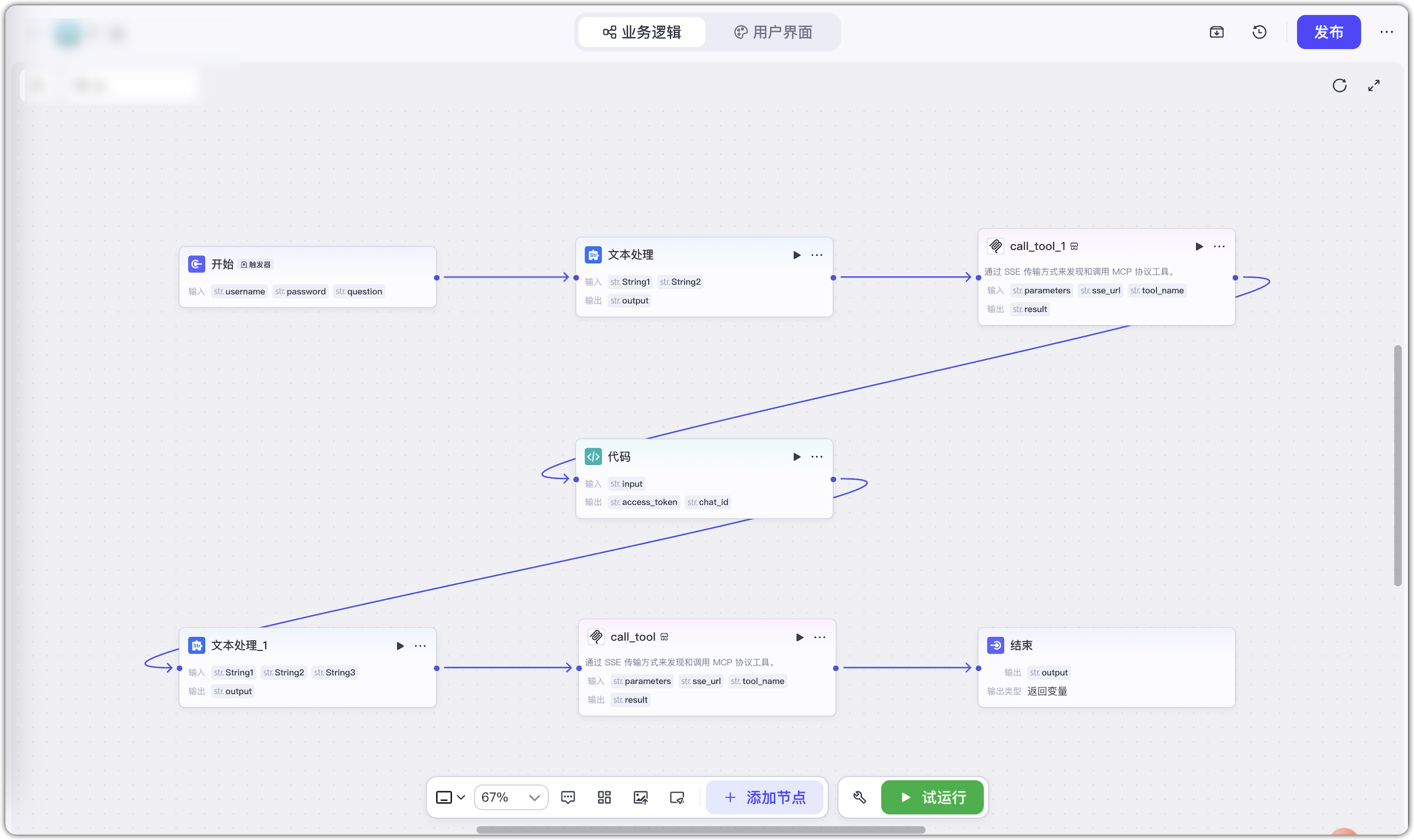

方式一：

步骤⼀：进入工作空间，创建一个新的应用或进入已有应用。

步骤二：在开始节点中设置输入变量： username（必填） 、password（必填）；

步骤三：在开始节点后添加文本处理节点（文本处理节点用于字符串拼接），传入 username 和 password，编辑表达式如下：

{"username":"{{String1}}","password":"{{String2}}"}

步骤四：调用 MCP 工具 mcp_start。在文本处理节点后添加 MCP SSE Client 工具节点，设置如下：

• 输入变量：文本处理节点输出

• 工具名称：mcp_start

• SSE URL：http://SQLBot_MCP_IP:8001/mcp

步骤五：MCP 将返回包含 chat_id 和 access_token 的 JSON。添加 Python 代码节点，解析 MCP 返回的 JSON，示例代码如下：

import json

def main(args) -> dict:
# 从args获取params字典
params = args.params

# 从params字典获取input值（这是我们需要的JSON字符串）
input_json_str = params.get('input')

# 解析JSON字符串
json_obj = json.loads(input_json_str)

# 获取data部分
data = json_obj.get('data')

# 提取所需字段
chat_id = data.get('chat_id')
access_token = data.get('access_token')

return {
 "chat_id": chat_id,
 "access_token": access_token
}

设置输出：返回 access_token（String）和 chat_id（String）。

步骤六：添加文本处理节点，将代码节点返回的 access_token 和 chat_id 与开始节点的 question 变量进行拼接，表达式如下：

{"token":"{{String1}}","chat_id":"{{String2}}","question":"{{String3}}"}

步骤七：调用 MCP 工具 mcp_question。在文本处理节点后添加 MCP SSE Client 工具节点，设置如下：

• 输入变量：文本处理节点输出

• 工具名称：mcp_question

• SSE URL：http://:8001/mcp

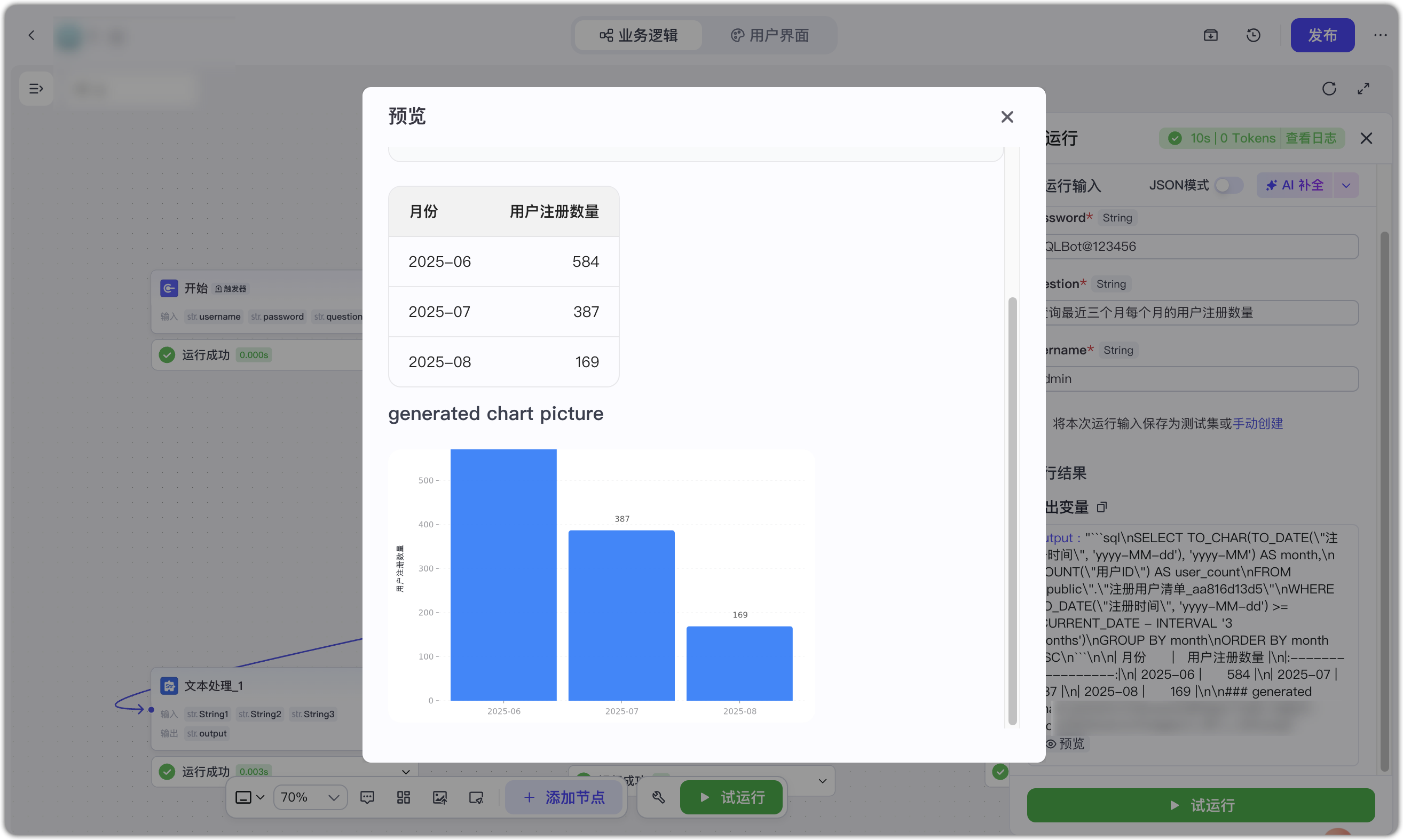

步骤八：在结束节点将 MCP 返回的内容回复给用户。输入有效的 username、password 以及 question，即可测试登录及 MCP 功能调用是否正常。

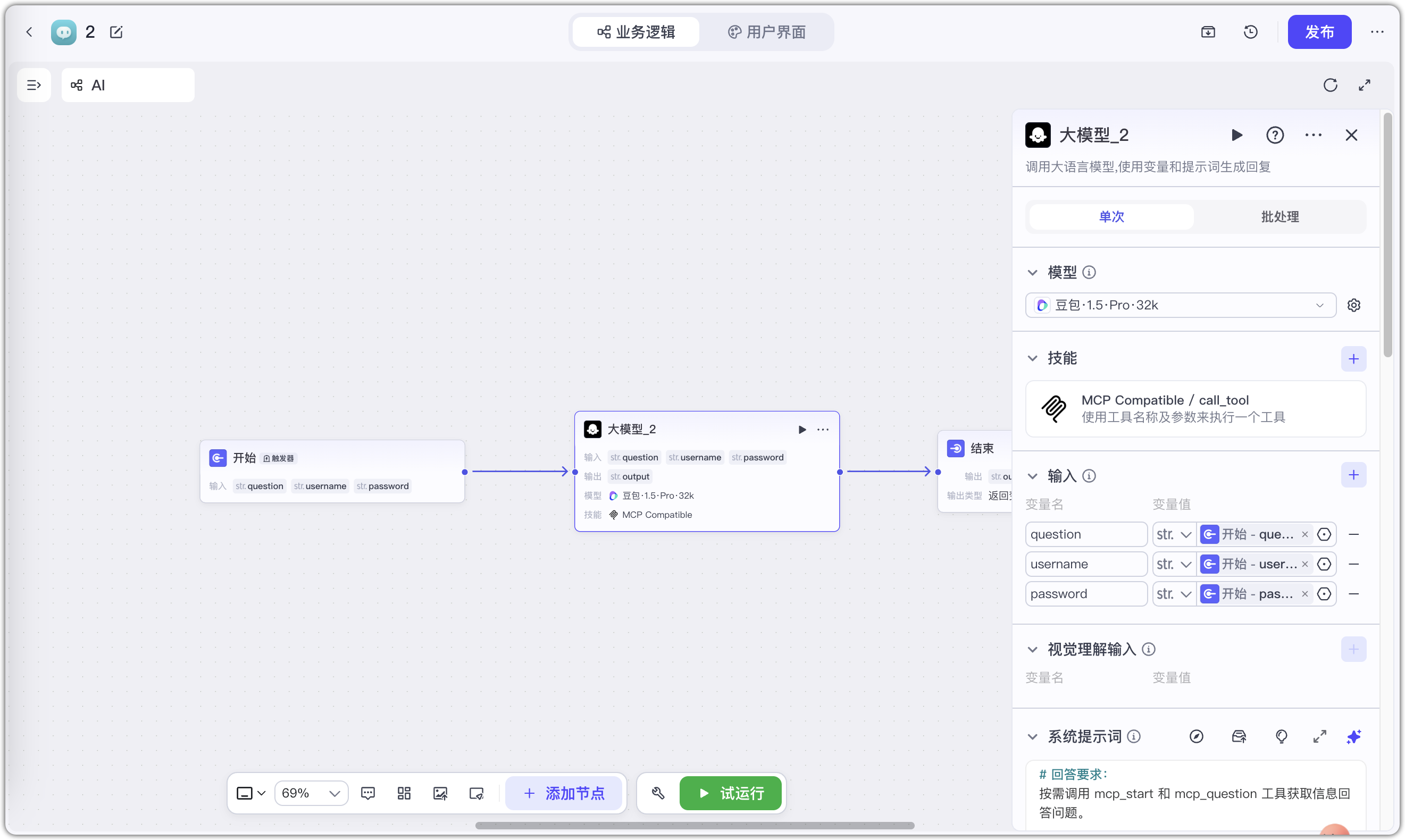

方式二：

步骤⼀：进入工作空间，创建一个新的应用或进入已有应用。

步骤二：定义输入变量。在开始节点中设置以下必填输入变量：username、password、question。

步骤三：添加大模型节点，选择合适的模型。添加技能：MCP Compatible/call_tool。配置输入参数如下：

{
"sqlbot_mcp": {
"uri": "http://<SQLBot_MCP_IP>:8001/mcp",
"transport": "sse"
}
}

传入开始节点的 username 、 password 以及 question 参数，添加系统提示词。提示词参考：

# 回答要求：
按需调用 mcp_start 和 mcp_question 工具获取信息回答问题。

mcp_start 账号密码：
{{username}}
{{password}}

工具调用逻辑：
首先调用 mcp_start 工具，获取 access_token 和 chat_id ，帮我记住这两个参数，之后不要重复调用 mcp_start，直接使用即可；然后再调用 mcp_question 工具，其中 token 和 chat_id 参数是调用 mcp_start 工具返回，question 是用户提问。


# 用户提问：
{{question}}

# 输出要求
- 如果 mcp_question 中有图片，请直接返回图片
- 请将 mcp_question 的执行结果中的数据、SQL以及图片内容展示
- 请将 mcp_question 的执行过程在结尾进行总结

# 限制
- 不要输出MCP详细执行过程
- 生成内容不要放在 mcp_question 执行过程中
- 严格按照输出要求输出内容，不要输出MCP调用过程

步骤四：添加结束节点，将大模型返回的内容回复给用户。输入有效的 username 与 password 以及输入 question，测试登录及 MCP 功能调用是否正常。

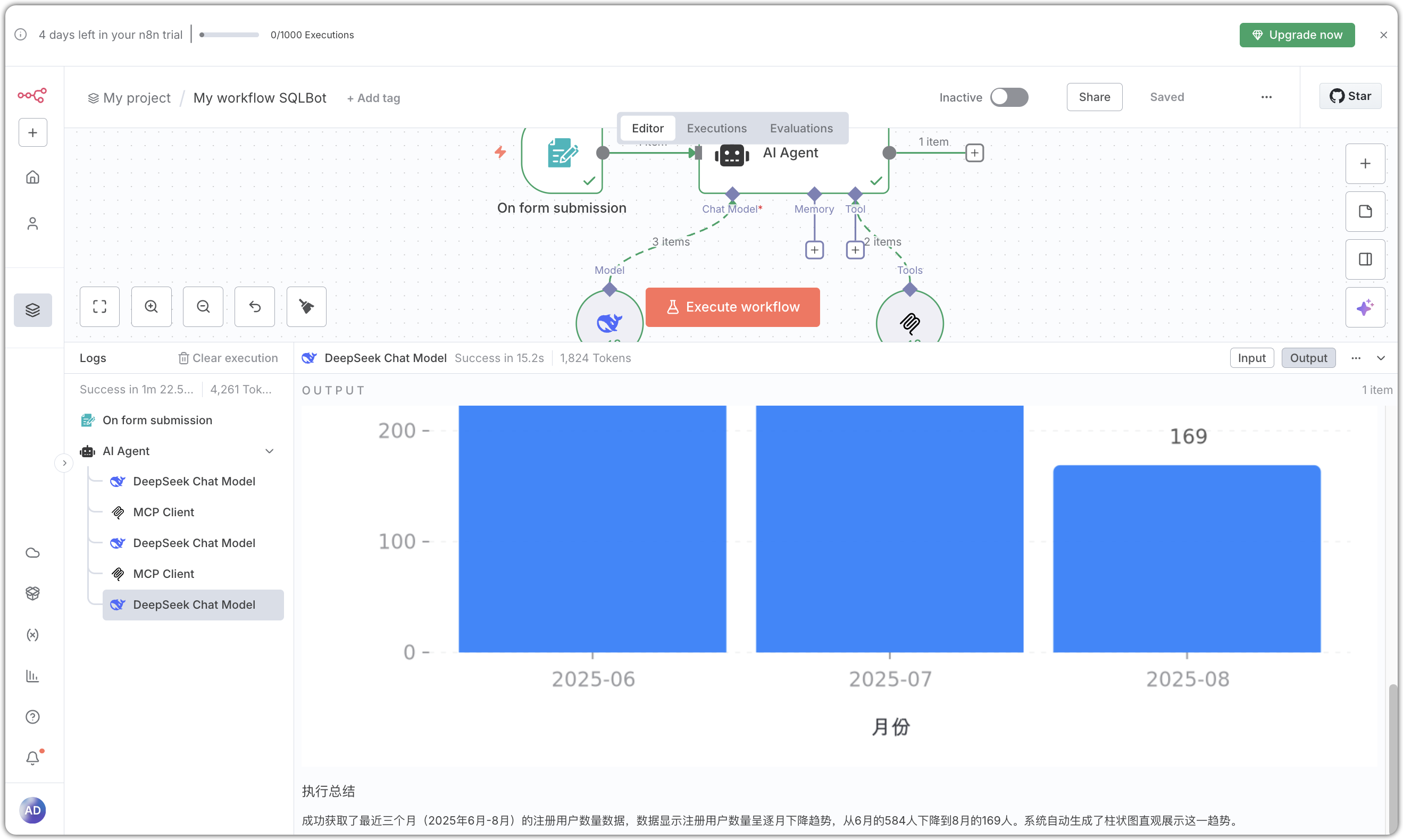

3.4 n8n 集成示例

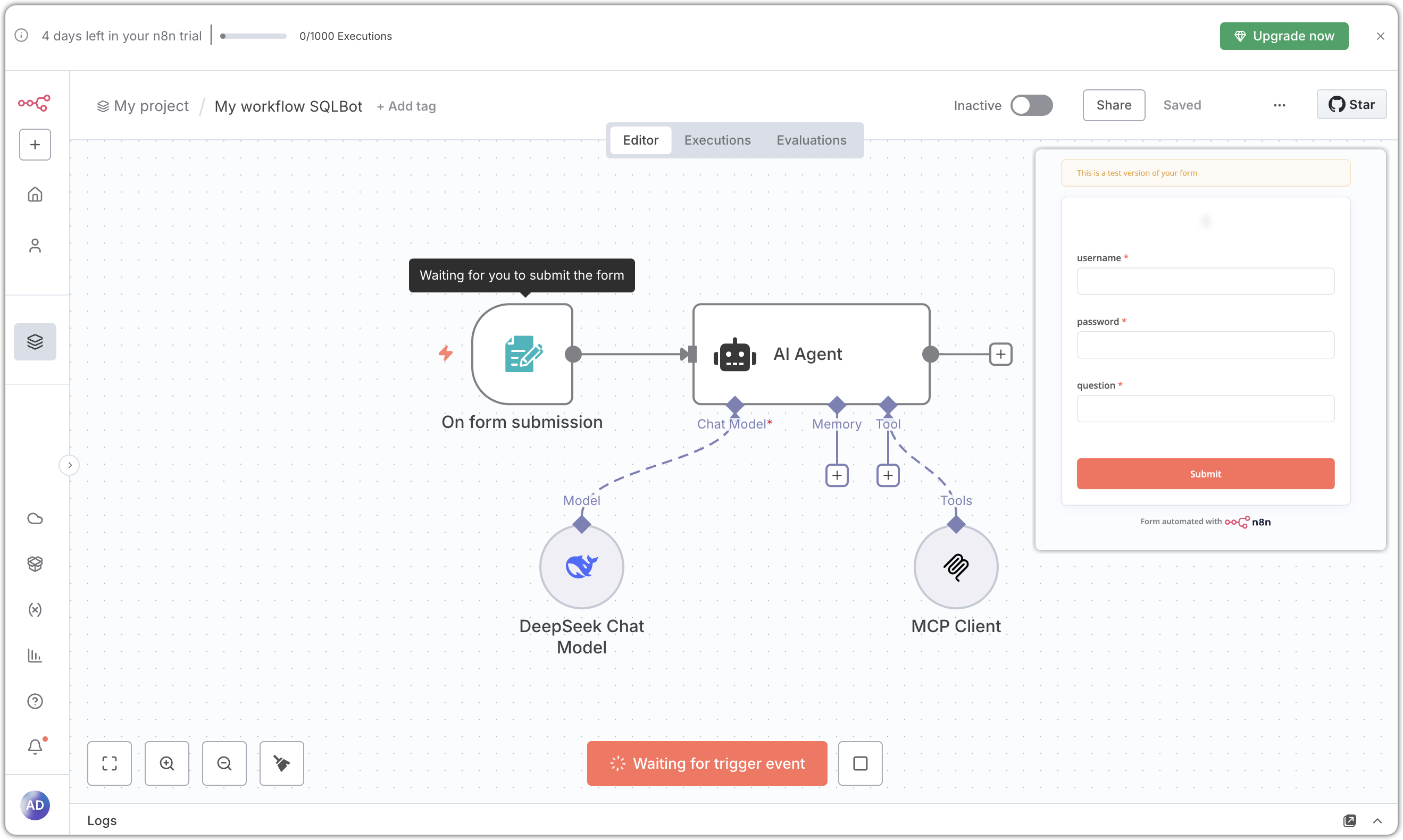

方式一：

步骤⼀：进入 My project，创建或进入一个 workflow。

步骤二：添加表单触发器节点，节点中定义表单元素： username（必填） 、password（必填）、question（必填）。

步骤三：添加 AI Agent 节点，编辑提示词，提示词参考如下：

# 回答要求：
按需调用 mcp_start 和 mcp_question 工具获取信息回答问题。

mcp_start 账号密码：
username:{{ $json.username }}
password:{{ $json.password }}

工具调用逻辑：
首先调用 mcp_start 工具，获取 access_token 和 chat_id ，帮我记住这两个参数，之后不要重复调用 mcp_start，直接使用即可；然后再调用 mcp_question 工具，其中 token 和 chat_id 参数是调用 mcp_start 工具返回，question 是用户提问。


# 用户提问：
{{ $json.question }}

# 输出要求
- 如果 mcp_question 中有图片，请直接返回图片
- 请将 mcp_question 的执行结果中的数据、SQL以及图片内容展示
- 请将 mcp_question 的执行过程在结尾进行总结

# 限制
- 不要输出MCP详细执行过程
- 生成内容不要放在 mcp_question 执行过程中
- 严格按照输出要求输出内容，不要输出MCP调用过程

步骤四：添加 model 节点，配置 AI 模型，填写 api key。

步骤五：调用 MCP Clien 工具，在 Parameters 的 Endpoint 填入 SQLBot 填入 MCP 服务地址：http://SQLBot_MCP_IP:8001/mcp。

点击【Execute workflow】输入有效的 username 与 password 以及输入 question，测试登录及 MCP 功能调用是否正常。

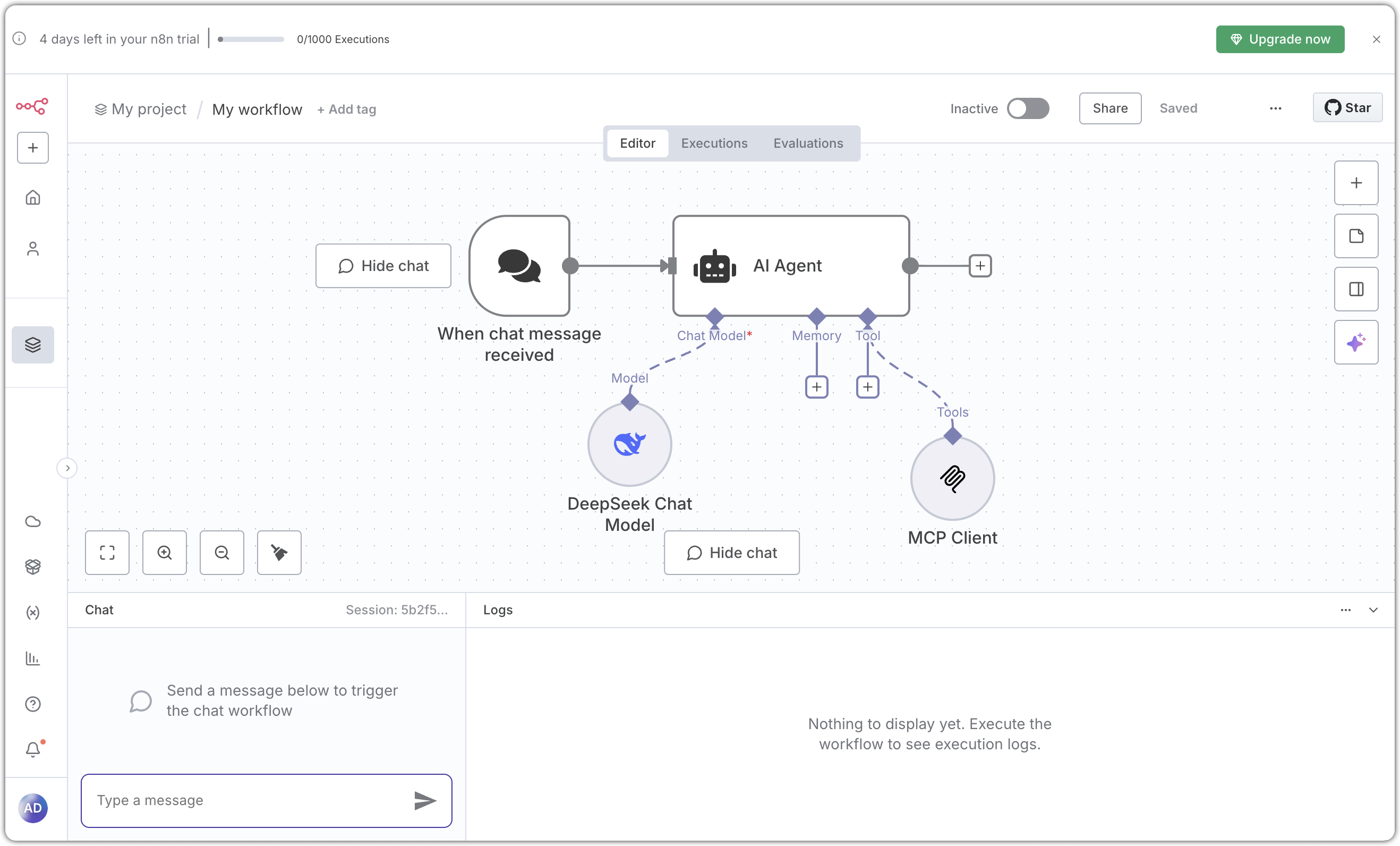

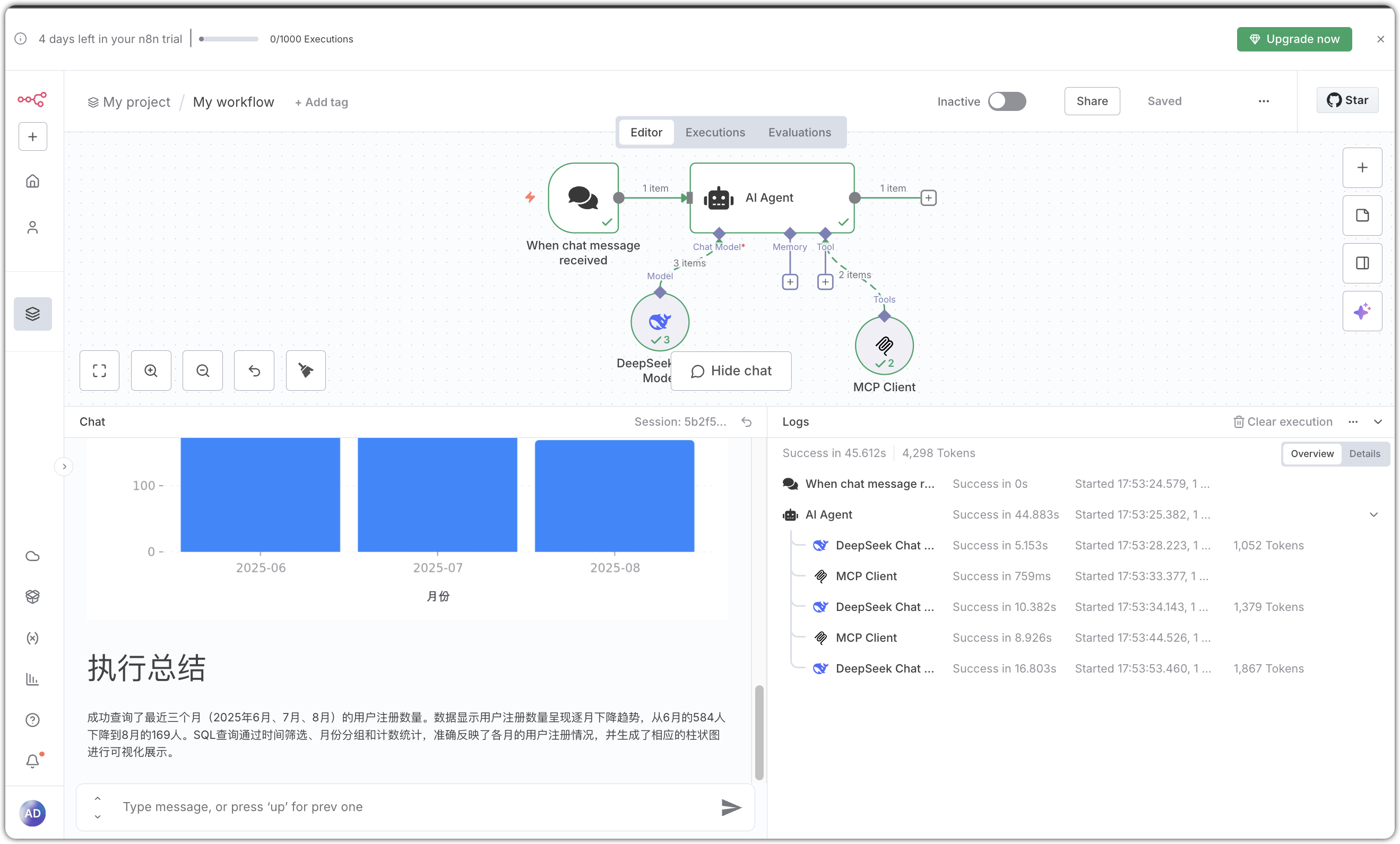

方式二：

步骤⼀：进入 My project，创建或进入一个 workflow。

步骤二：添加聊天触发器节点。

步骤三：添加 AI Agent 节点，编辑提示词，提示词参考如下：

# 回答要求：
按需调用 mcp_start 和 mcp_question 工具获取信息回答问题。

mcp_start 账号密码：
username:admin
password:SQLBot@123456

工具调用逻辑：
首先调用 mcp_start 工具，获取 access_token 和 chat_id ，帮我记住这两个参数，之后不要重复调用 mcp_start，直接使用即可；然后再调用 mcp_question 工具，其中 token 和 chat_id 参数是调用 mcp_start 工具返回，question 是用户提问。


# 用户提问：
{{ $json.chatInput }}

# 输出要求
- 如果 mcp_question 中有图片，请直接返回图片
- 请将 mcp_question 的执行结果中的数据、SQL以及图片内容展示
- 请将 mcp_question 的执行过程在结尾进行总结

# 限制
- 不要输出MCP详细执行过程
- 生成内容不要放在 mcp_question 执行过程中
- 严格按照输出要求输出内容，不要输出MCP调用过程

步骤四：添加 model 节点，配置 AI 模型，填写 api key。

步骤五：调用 MCP Clien 工具，在 Parameters 的 Endpoint 填入 SQLBot 填入 MCP 服务地址：http://SQLBot_MCP_IP:8001/mcp。

点击【Execute workflow】，测试登录及 MCP 功能调用是否正常。
